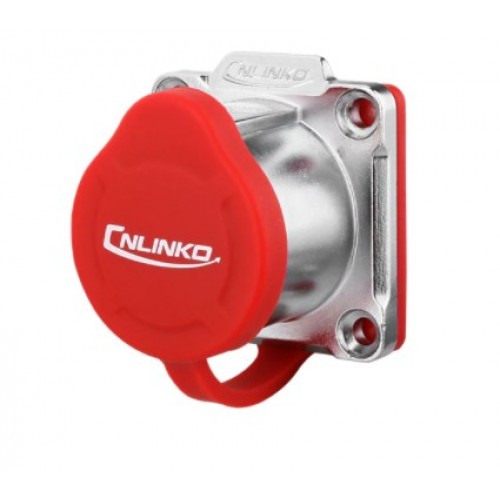

Герметичный разъем питания серии LP - LP-24-J03SX-03-401 - 3-х контактная герметичная панельная розетка серии LP с прямым выводом под кабель 14-12 AWG. Вилка имеет проходной диаметр - 24 мм, соединяет цепь до 25 А и напряжением до 500 В.
Корпусные детали изготовлены из высококачественных конструкционных пластиков. Штыри разъемов - цилиндрические, материал - латунь. Сочленение соединителя - с помощью надежного замка-защелки.
Максимальный диаметр кабеля для герметичного коннектора серии LP24 - 14 мм.
Серия LP - одна из самых продаваемых серийных изделий. Конструкция с быстрым подключением позволяет подключать / отключать разъем одной рукой.
Существуют различные размеры от M12 до M24 для поддержки всех типов соединений, таких как: * кабельная вилка + кабельная розетка * кабельная розетка + панельная вилка * кабельная вилка + панельная розетка* кабельная розетка + кабельная вилка
Области применения герметичных разъемов серии LP - при сборке аудио- видео- оборудования в условиях влаги и пыли, для использования оборудования под водой, для соединения солнечных панелей.
Подробные характеристики разъемов серии LP в пластике
| Количество контактов |
2 pin | 3 pin | 3 pin | 3 pin | 4 pin | 10 pin | 12 pin | 19 pin | 24 pin | |
| Номинальный ток |
25A | 35A | 25A | 35A | 45A | 25A | 10A | 5A | ||
| Рабочее напряжение |
АС500V | АС300V | АС500V | АС300V | АС300V | АС500V | АС400V | АС250V | ||
| Импульсное напряжение | 2000V | 1500V | 1000V | |||||||
| Сопротивление контактов |
<1.0 mΩ | < 3.0 mΩ |
< 5.0 mΩ |
|||||||
| Диаметр контактов |
Ø3.0 | Ø3.0 | Ø3.0 | Ø3.0 | Ø3.5 | Ø3.0 | Ø1.5 | Ø1.5 | Ø1.0 | Ø1.0 |
| Спецификация кабеля |
4.0mm²/12AWG | 6.0mm²/10AWG | 4.0mm²/12AWG | 6.0mm²/10AWG | 8.0mm²/8AWG | 4.0mm²/12AWG | 1.5mm²/16AWG | 1.5mm²/16AWG | 0.5mm²/20AWG | 0.5mm²/20AWG |
| Рабочая температура |
-40℃～80℃ | |||||||||
| Количество соединений |
> 1700 | |||||||||
| Диаметр кабеля |
Ø9.0~ Ø14.0mm | |||||||||
| Класс защиты |
IP67 | |||||||||
Габаритные размеры герметичного разъема серии LP-24
| Вилка кабельная | Розетка блочная (панельная) |
  |
  |
Схемы расположения контактов в герметичных разъемах серии LP
| Серия разъема | Количество контактов | Схема расположения контактов | Ответная часть |
| LP-24-J03SX-03-401 |
3 |  |
LP-24-C03PE-01-001 |
| LP-24-J04SX-03-401 |
4 |  |
LP-24-C04PE-01-001 |
| LP-24-J10SX-03-401 |
10 |  |
LP-24-C10PE-01-001 |
| LP-24-J12SX-03-401 |
12 |  |
LP-24-C12PE-01-001 |
| LP-24-J19SX-03-401 |
19 |  |
LP-24-C19PE-01-001 |
| LP-24-J24SX-03-401 |
24 |  |
LP-24-C24PE-01-001 |
Схема соединения герметичного разъема - кабельной вилки и кабельной розетки
 |
Схема соединения герметичного разъема - кабельной вилки и панельной розетки
 |
